Zasada działania

Składany separator magnetyczny SchirpMAG® jest montowany na niemagnetycznych rurociągach transportowych. Nie powodując jakiegokolwiek zużycia oraz bez kontaktu z produktem system przyciąga luźne zanieczyszczenia magnetyczne do wewnętrznej ściany rurociągu. Aby oczyścić rurociąg z zatrzymanych pozostałości, separator należy otworzyć podczas przerwy w transporcie. W przypadku użycia lancy ssącej zebrane zanieczyszczenia spadną w dół, rurociągi natomiast otwierane są za pomocą opcjonalnych szybkozłączek. Mniejsza liczba napraw i reklamacji spowodowanych pozostałościami metali prowadzi do oszczędności, która często osiąga wielokrotność kosztów zakupu.

    Szczególne właściwości:

  • Funkcja Easy Clean
  • Wysokowydajny system magnesów neodymowych
  • Brak zużycia i trwałość – nie ma kontaktu z produktem
  • Oszczędność miejsca, łatwa instalacja
  • Idealny dodatek do lanc ssących
  • Już ponad 1300 sprzedanych systemów
  • Zgłoszony patent na zarejestrowany znak towarowy
obrazek obrazek obrazek

Dane techniczne

Oznaczenie artykułu schirpMAG® Średnica zewnętrzna rurociągu w mm (inne rozmiary na zapytanie) Wymiary w mm (dł/szer*wys) Ciężar Rodzaj magnesu Obudowa
SMAGC 40 38 - 40 80/110*140 1,5 kg Neodym N42 / ok. 12-14 000 gaus na bezpośredniej powierzchni przy magnesie PE 300 Polietylen wysokiej gęstości Maksymalna temperatura +80 °C
SMAGC 50 45 - 50 80/110*140 1,5 kg
SMAGC 65 60 - 65 80/130*185 3,4 kg
SMAGC 80 80 80/150*190 3,5 kg

Wyjaśnienie funkcji separatora magnetycznego schirpMAG®

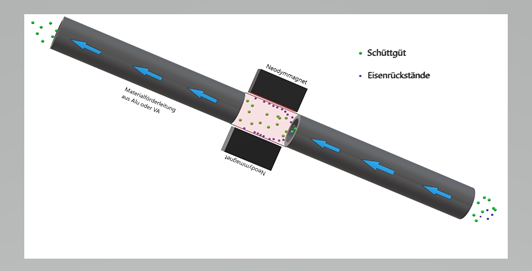

Faza 1

Transport materiału sypkiego – zanieczyszczenia są wychwytywane

Magnesy neodymowe umieszczone na zewnętrznej stronie rurociągu wytwarzają bardzo silne pole magnetyczne wewnątrz rurociągu. Cząstki metalu znajdujące się w strumieniu materiału przyciągane są do wewnętrznej ściany rury.

obrazek

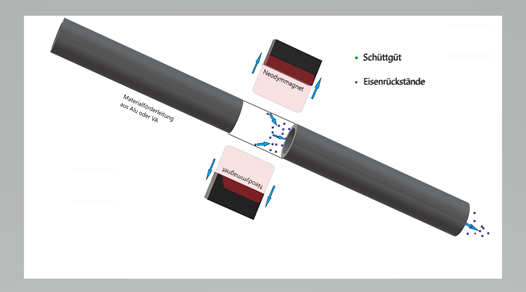

Faza 2

Przerwa w transporcie - czyszczenie

Jeśli podczas przerwy w transporcie magnes zostanie ściągnięty z rurociągu, zebrane pozostałości odczepią się i spadną na dół – jak przedstawiono na rysunku. Częstotliwość czyszczenia zależna jest od stopnia zanieczyszczenia.

obrazek

Faza 3

Po zakończeniu przerwy

Magnes montowany jest ponownie na rurze. Może ponownie wychwytywać cząstki metalu z materiałów sypkich z pełną swoją siłą magnetyczną. Ponieważ nigdy nie można przewidzieć wystąpienia niebezpiecznych zanieczyszczeń, system jest również doskonałą ochroną prewencyjną!!

obrazek
